Le stockage de l'eau
Après la potabilisation, l'eau doit être stockée dans des réservoirs afin d'adapter l'offre (l'eau traitée) aux besoins des usagés.
Le traitement de l'eau s'effectue en continu alors que le besoin des usagés varie dans le temps.
Ce stockage s'appel un château d'eau.
Complément :
Les châteaux d'eau sont réparties en deux familles :

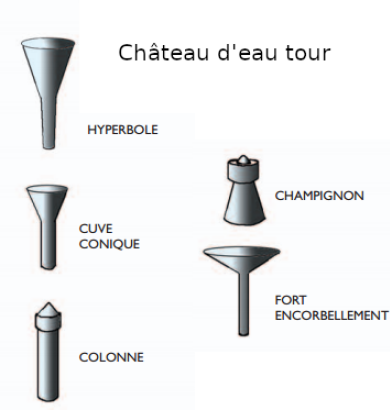

Les châteaux d'eau Tour

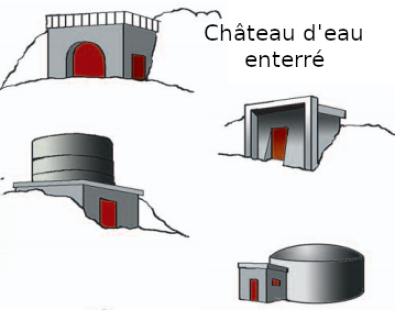

Les châteaux d'eau enterrés
Les Châteaux d'eau ont également pour rôle de fournir une pression suffisante à l'ensemble des habitations, maisons ou immeubles.
Pour cela ils utilisent le principe des vases communicants.
Fondamental : Le principe des vases communicants
Le tuyau est plus haut que l’entonnoir, l'eau du tuyau est au même niveau que l'eau dans l'entonnoir.
Le tuyau est plus bas que l'entonnoir, l'eau s'écoule par le tuyau.
L'entonnoir est vide, l'eau est au même niveau dans les deux parties du tuyau, il n'y a plus d'écoulement d'eau.
Attention :
Pour que le principe fonctionne, il est impératif que les deux extrémités du système (entonnoir et tuyau) soient à la même pression. C'est pour cela que les réservoirs ne doivent pas être étanches et qu'ils doivent être mis à l'air libre.
Remarque :
C'est ce principe qui est utilisé par les niveaux à eau.
La hauteur de colonne d'eau permet également de donner une pression au réseau.

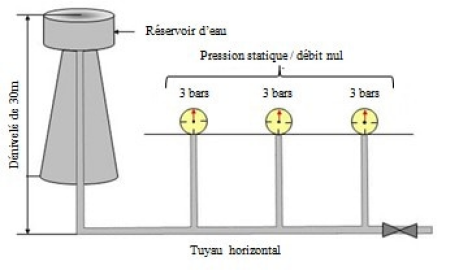

Il n'y a pas de différence de niveau dans le tuyau horizontal, la pression statique est identique en tout point.

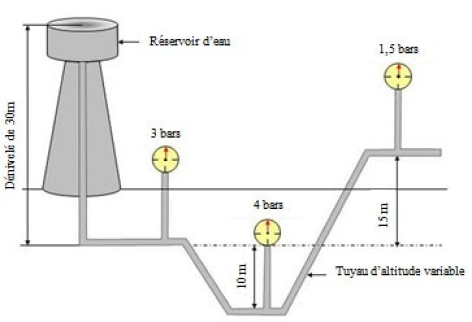

La pression statique varie avec les différences de niveau. Elle est égale à la hauteur entre le point d'application et le point le plus haut.
Remarque :
C'est pour cette raison que les châteaux d'eau sont généralement construit sur un point culminant.
Remarque :
Dans certain cas la pression fournie par le château d'eau n'est pas suffisante pour alimenter les appareils. Dans ce cas on utilise un surpresseur pour augmenter la pression.
Exemple :
Un château d'eau est placé à 30 m au dessus du niveau du pied d'un immeuble.
La pression disponible au rez de chaussée de l'immeuble est de 3 bars.
Sachant qu'un étage d'immeuble est d'environ 3 m.
Au 5ème étage la pression disponible n'est plus que de 1.5 bars.
Au 10ème étage, la pression est nulle c'est à dire que l'eau ne coule pas des tuyaux.
