L'évacuation des appareils sanitaires

Fondamental

À l’exception des WC à broyeur, l'ensemble des appareils sanitaires a besoin d'une évacuation d'eau par gravité.

C'est à dire qu'il doit y avoir une pente (environ 1 cm/m) entre l'appareil sanitaire (point haut) et le raccordement au réseau de collecte des eaux usées (point bas).

Tout appareil sanitaire (même les climatiseurs) raccordé au réseau des eaux usées doit disposer d'un siphon empêchant les remontés d'odeur.

Les diamètres de tuyauterie

Diamètre

Appareil

ø 32

  • Lavabo

  • Lave main

  • Chauffe eau

ø 40

  • Évier

  • Douche

  • Baignoire

  • Lave linge

  • Lave vaisselle

  • WC avec broyeur

ø 100

  • WC

Remarque

Afin de limiter les risques de bouchon, il est préférable d'augmenter le diamètre de la canalisation le plus tôt possible.

Dans les maisons récentes, toutes les canalisations sous dalle ou en vide sanitaire sont de diamètre 100.

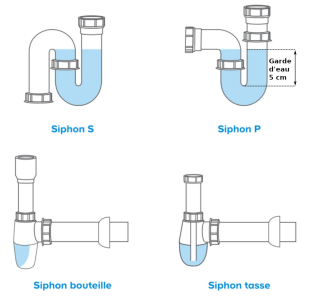

Les siphons

Le siphon empêche les remontées d'odeur grâce à sa réserve d'eau appelée garde d'eau.

Placé entre la bonde et la canalisation d'évacuation, elle forme un bouchon hydraulique renouvelé à chaque utilisation.

Remarque

Les siphons bouteille et tasse permettent également de retenir les résidus tel que cheveux ou reste alimentaire afin de limiter les risques de bouchon. Ils doivent être nettoyés fréquemment.

Remarque

Pour les siphons ayant un très faible renouvellement, par exemple les chauffes eau, des odeurs d'égout peuvent apparaître.

Pour éviter cela il est nécessaire de remplir le siphon d'eau régulièrement.

Complément

Pour les batteries froides des centrales de traitement d'air il est impératif d'avoir une garde d'eau importante afin d'éviter un désamorçage.
