Les condenseurs à air
Les condenseurs à air sont la solution de base des installations frigorifiques.
Ils sont utilisés aussi bien pour de la petite puissance que pour de très forte puissances.
Ils sont soit assemblés sur place au compresseur.
Soit assemblés en usine au compresseur, c'est ce que l'on appel des groupes de condensation.
La puissance du condenseur
La puissance du condenseur sera fonction de l'écart entre la température d'air extérieur et la température de condensation.
Types de condenseur à air

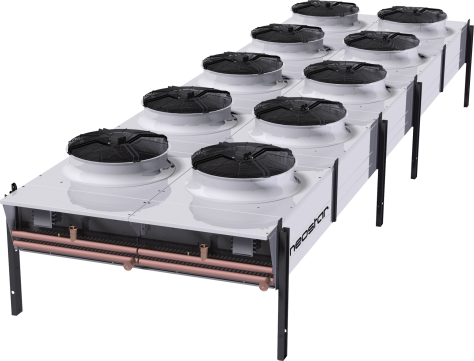

Les condenseurs à air horizontaux
Les condenseurs à air verticaux

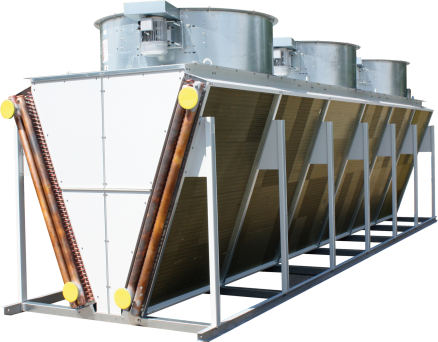

Les condenseurs à air en V

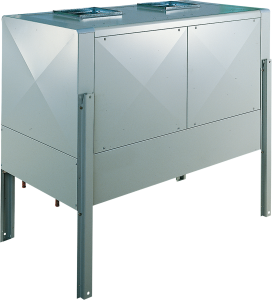

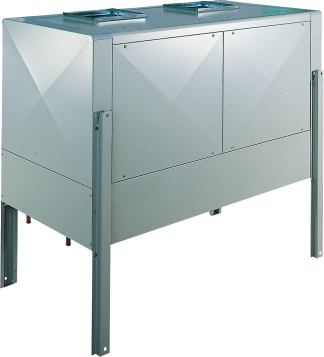

Les condenseurs centrifuges
Les condenseurs évaporatif
Les condenseurs évaporatifs sont une variante des condenseurs à air. De l'eau est pulvérisée en continue sur la batterie de l'échangeur afin de refroidir celle-ci.
L'écart de température ne sera plus entre la température sèche de l'air et la température de condensation du fluide mais entre la température de bulbe humide de l'air et la température de condensation du fluide.
Remarque :
Ces condenseurs sont réservés à un usage industriel.
Attention :
Ces condenseurs sont soumis à réglementation au même titre que les tours de refroidissement afin d'éviter les risques de légionellose.

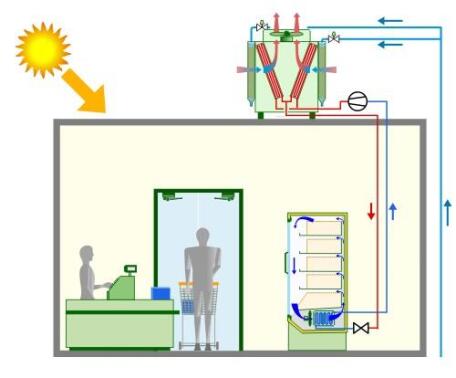

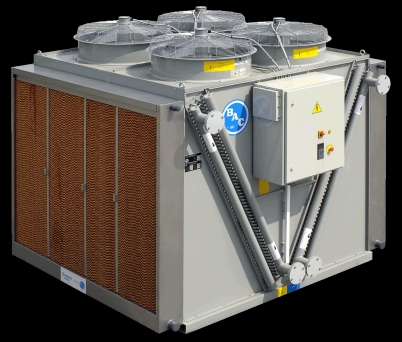

Les condenseurs adiabatiques
Ces condenseurs ressemblent aux condenseurs évaporatif. Un système de pulvérisation d'eau au travers d'un médium traversé par l'air de refroidissement permet d'échanger avec de l'air humide saturé.
L'écart de température et compris entre la température de condensation et la température de bulbe humide de l'air.
Le système de pulvérisation n'est mis en œuvre que lorsque la température extérieure est élevée. Le circuit d'eau est un circuit à eau perdue.
Remarque :
Ces condenseurs ne sont pas soumis à la réglementation contre la légionellose.
La variation de puissance
Pour l'ensemble des condenseurs à air la variation de puissance se fait par variation du débit d'air.
Soit de manière étagée en coupant l'alimentation de certains ventilateurs.
Soit de manière progressive en équipant l'ensemble des ventilateurs de variateur de vitesse électronique.
