Les condenseurs
Introduction
Le condenseur est l'organe qui fait la liaison entre la machine frigorifique et le milieu où est rejeté l'énergie.
Le condenseur est un échangeur thermique avec changement de phase servant à condenser le fluide frigorigène. C'est à dire que le fluide frigorigène à l'état vapeur transmet au médium plus froid, son énergie (sa chaleur) ce qui a pour conséquence de faire condenser le fluide frigorigène.
L'échange est assimilé à un échange à contre courant.
Caractéristiques générales des condenseurs
Le transfert thermique entre le fluide frigorigène et le médium, dépend :
De l'écart entre le fluide chaud et le fluide froid.
De la nature des fluides.
Des coefficients de transmission thermique des matériaux constituant l'échangeur.
Des vitesses de circulation des fluide.
De la surface d'échange de l'échangeur.

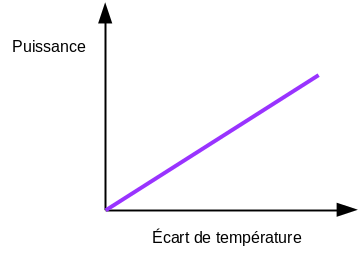

En première simplification, la puissance transmise peut être assimilé à une droite d'équation
Pour une estimation plus réaliste, utiliser la méthode DTLM.

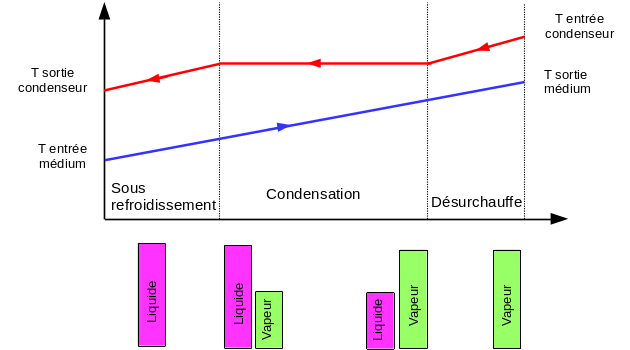

L'évolution dans un condenseur
La puissance du condenseur
Il est impossible de déterminer par calcul le point d'entré du condenseur. Donc il est impossible de déterminer précisément la puissance du condenseur.
Pour sélectionner le condenseur, la puissance de condensation sera déterminée
En appliquant un coefficient multiplicateur à la puissance frigorifique. Ce coefficient sera donné par la documentation constructeur du fabriquant du condenseur en fonction de divers paramètres.
En prenant la puissance rejetée par le compresseur. Cette puissance est donnée par le fabriquant du compresseur.
Fondamental :
Le système frigorifique étant un système fermé équilibré, la somme des énergies entrantes est égale la somme des énergies sortantes.
Ce qui signifie que la puissance du condenseur (énergie sortante) est égale au maximum à la puissance frigorifique (énergie entrante) additionné à la puissance électrique absorbée par le compresseur (énergie entrante).
Les familles de condenseurs
Les condenseurs à air
Les condenseurs à eau
