Les brûleurs
Les différents circuits
Tous les brûleurs sont composés de quatre circuits :
Le circuit de combustible
Le circuit d'air (comburant)
Le circuit électrique
Le circuit de contrôle

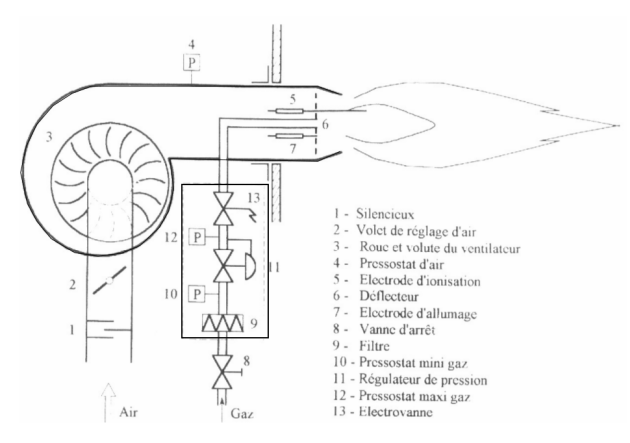

Principe d'un brûleur gaz à air pulsé
L'air est mélangé au gaz avant d'être enflammé.
Méthode : Le circuit de gaz
Il est composé :
D'un bloc gaz (électrovanne et gicleur)
Méthode : Le circuit d'air
Il est composé :
D'un ventilateur
D'un volet de réglage
D'un canon de mélange
D'un accroche flamme
Méthode : Le circuit électrique
Il est composé :
D'une alimentation
D'un moteur pour le ventilateur
D'un boitier de commande à réarmement manuel permettant le séquençage du démarrage
D'un transformateur d'allumage
D'une électrode d'allumage
Méthode : Le circuit de contrôle
Il est composé :
D'un pressostat gaz
D'un pressostat d'air
D'une sonde d'ionisation

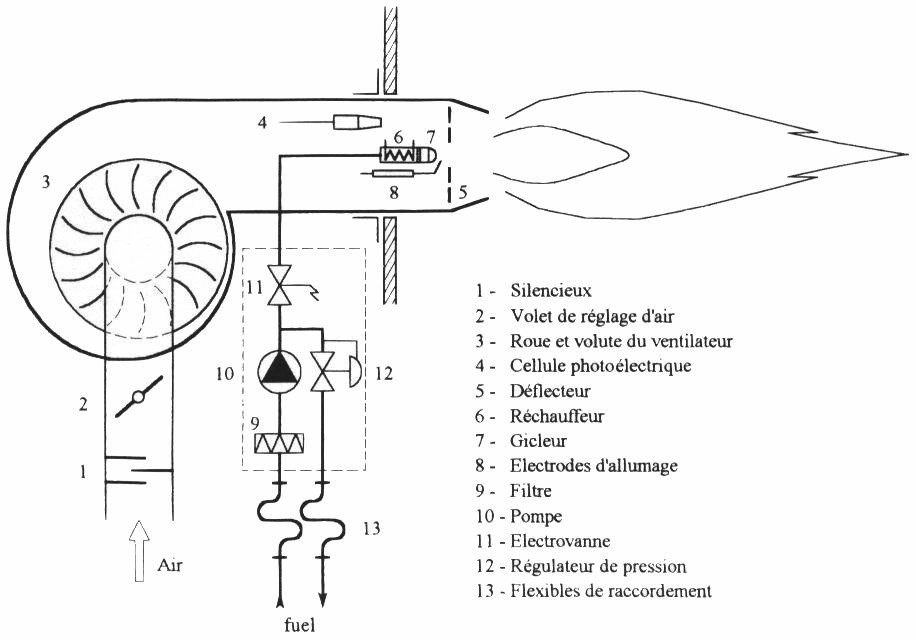

Principe d'un brûleur fioul à air pulsé
L'air est mélangé au fioul avant d'être enflammé.

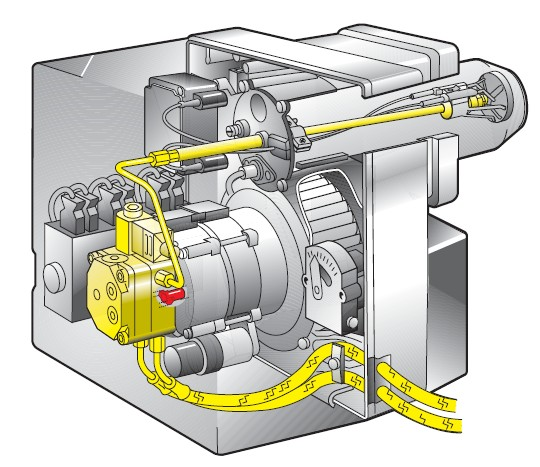

Méthode : Particularité circuit fioul
Pour les brûleur fioul, le circuit de contrôle est limité à une cellule photosensible et des thermostat de fumées et de départ.
Le moteur entraîne également une pompe à fioul.

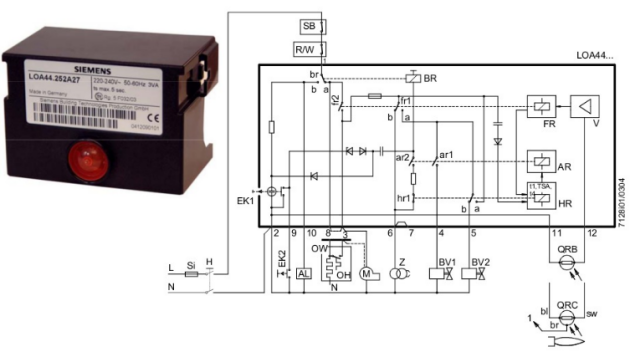

Un organe essentiel de tout brûleur, est le boitier de commande.

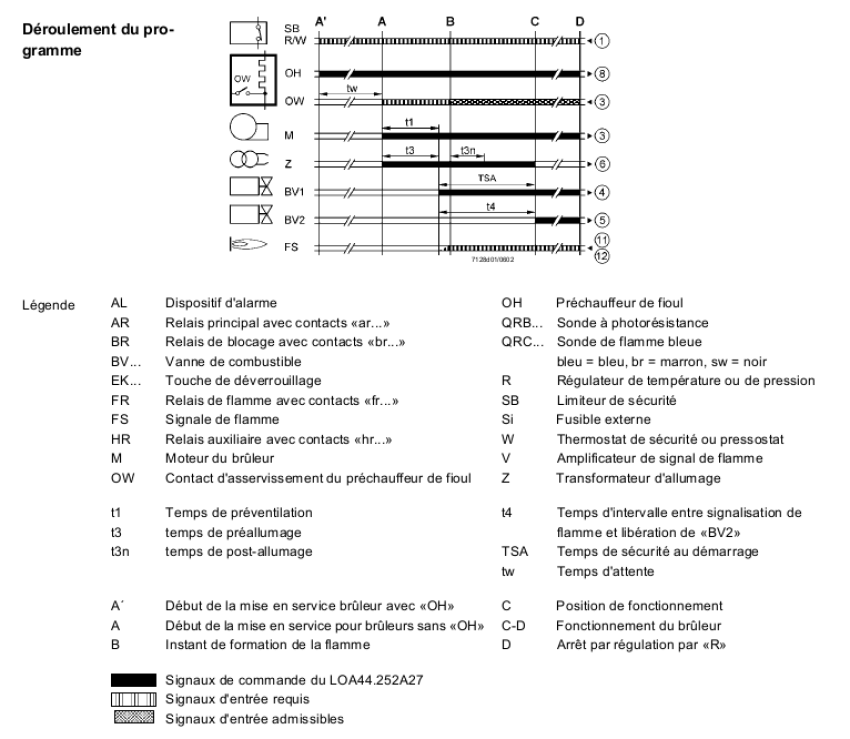

Déroulement du programme de démarrage
