Les chaudières
Les chaudières constituent le mode principal de production de chaleur.
Combustible
Elle peuvent être alimentées par :
Du fioul
Du gaz
Du bois
De l'électricité
Type
Elles peuvent être :
Au sol
Murale (uniquement pour les chaudières gaz)
Remarque :
Les chaudières au sol sont pour tout type de puissance alors que les chaudières murales sont uniquement pour de petites puissances.
Brûleur
Le brûleur peut être de type :
Atmosphérique, l'air est prélevé directement dans le local sans aucun mécanisme.
À air soufflé, l'air est prélevé dans le local ou à l'extérieur par l'intermédiaire d'un ventilateur. Il s'agit des brûleurs les plus fréquents et les plus performants.
Utilisation
Elles peuvent être utilisées pour :
Le chauffage seulement
Pour le chauffage et la production d'eau chaude sanitaire (ECS). Dans ce cas on parle de chaudières mixtes.
Méthode : Principe de fonctionnement d'une chaudière mixte murale gaz,

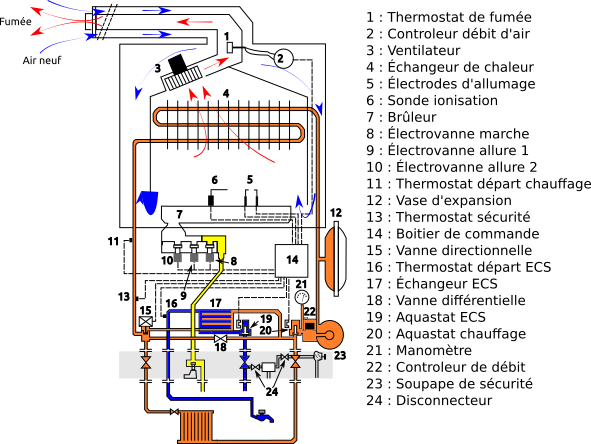

Les éléments d'une chaudière murale mixte.

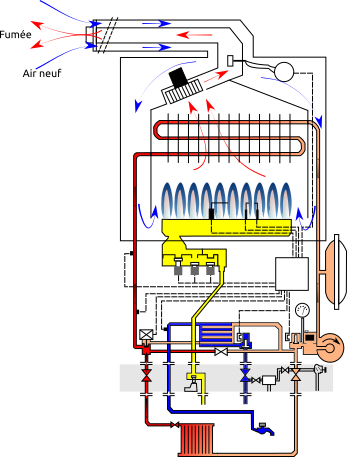

Fonctionnement en mode chauffage.
Fonctionnement en mode ECS
Principe d'un chaudière au sol.
La chaudière au sol est constituée d'un corps de chauffe et d'un brûleur. Le corps de chauffe et le brûleur ne sont pas obligatoirement de même marque mais ils doivent avoir une plage de puissance de fonctionnement équivalente.
Fondamental : Chaudière à condensation
Pour les chaudières fioul et gaz, il existe un mode de production qui récupère l'énergie latente de l'eau contenue dans les fumées. Il s'agit des chaudière à condensation. C'est un type de chaudières très performant.
Principe chaudière traditionnelle.
Principe chaudière à condensation.
Avant d'être évacuées, les fumées sont refroidies par le circuit de retour de l'installation. Lors de cet échange, l'eau contenue dans les fumées se condense et cède sa chaleur au circuit de retour.
Méthode : Rendement chaudière
Le rendement d'une chaudière est le rapport de la puissance utile sur la puissance calorifique au brûleur.
\(\eta = \frac{Putile}{Pbruleur (pci)}\)
Attention :
Même pour les chaudières à condensation la puissance au brûleur est prise en pci. C'est pour cela qu'un rendement d'une chaudière à condensation peut être supérieur à 100%.
Cela permet de comparer efficacement les chaudières entre elles quelque soit leur type.
Remarque :
Pour que le système à condensation soit efficace, l'écart de température entre les fumées et le retour d'eau doit être le plus grand possible.
