Les détendeurs
Les détendeurs
Les détendeurs permettent d'abaisser la pression de condensation à la pression d'évaporation.
Ils permettent de fermer le cycle.
Ils permettent également d'adapter le débit de fluide aux besoins de l'installation.
Les capillaires
Les capillaires sont des tubes de très petit diamètre provoquant beaucoup de pertes de charge qui entraîne une chute de pression donc une chute de température.
Ce sont les détendeurs les plus simples. Ils sont utilisés uniquement dans des installations de très petite taille.
Attention :
La longueur et la section des capillaires doivent être déterminées précisément.

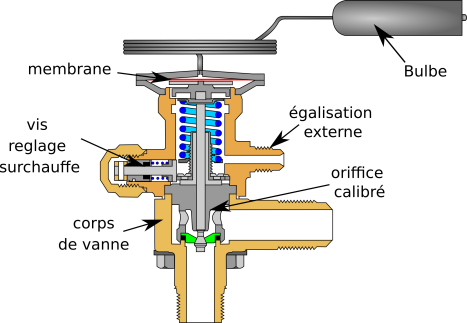

Les détendeurs thermostatiques
Les détendeurs thermostatiques représentent la très grande majorité des détendeurs pour les applications frigorifiques et climatiques.
Un bulbe placé en sortie d'évaporateur permet de contrôler le remplissage de ce dernier.
En maintenant une température en sortie d'évaporateur supérieur à la température d'évaporation (surchauffe), on s'assure que tout le fluide soit vaporisé.
Remarque :
La capacité du détendeur thermostatique est fonction du fluide, de la température d'évaporation mais également de la différence de pression entre la pression d'évaporation et la pression de condensation.
Fondamental :
Le détendeur n'a pas de puissance car sa différence d'enthalpie est nulle.
Par contre il peut être un facteur limitant de l'installation.
Une capacité trop faible ne permettra pas à l'évaporateur d'atteindre sa puissance nominale.
Une capacité trop importante entraînera des phénomènes de pompage.
Attention :
Pour avoir une correspondance entre la température en sortie d'évaporateur et la température d'évaporation, il est impératif que le fluide du bulbe soit le même que celui de l'installation.
Cette contrainte pose des problèmes avec les nouveaux fluide ne disposant pas de détendeur adapté.
Complément :
Il existe un type de charge particulier permettant de limiter la pression d"aspiration du compresseur.
Il s'agit de la charge "MOP" "Maximum Opering Pressure". Lorsque la pression d'aspiration est supérieure au point MOP, le détendeur est fermé. Lorsque la pression d'aspiration est inférieure au point MOP, le détendeur agit normalement.
Ce système est utilisé dans les installations avec de fortes charges au démarrage, installation basse température, climatisation, transport

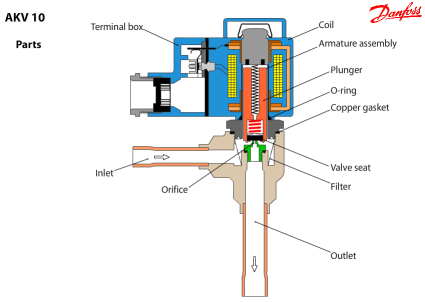

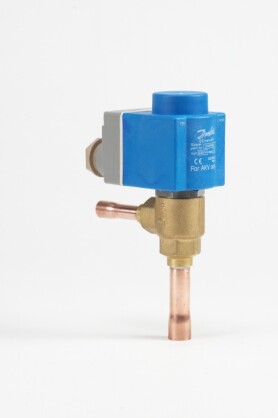

Les détendeurs électroniques
Les détendeurs électroniques représentent une part grandissante dans les installations neuves.
Ils fonctionnent sur un temps d'ouverture proportionnel aux besoins.
Remarque :
La capacité du détendeur n'est pas fonction de la différence entre la pression d'évaporation et la pression de condensation.
Fondamental :
Ce type de détendeur est obligatoirement associé à un régulateur électronique.
Remarque :
Le régulateur intègre les courbes de saturation de plusieurs fluides. Ce qui permet de changer le fluide dans l'installation sans avoir à modifier d'autre réglage que la nature du fluide.
Complément :
Il existe des détendeurs électronique pas à pas ou modulants.
Certains détendeur électroniques peuvent également servir d'électrovanne.
